露天礦山邊坡在線監測系統——為智慧礦山提供‘全周期’安全防護解決方案?！綟T-WY1】露天礦山GNSS邊坡在線監測系統，依托全球導航衛星系統(GNSS)高精度定位技術，構建起一套全面且可靠的監測體系。該系統可實時、精準獲取邊坡表面位移信息，通過在邊坡關鍵位置布設GNSS監測點，持續追蹤其三維坐標變化。從邊坡建設的初始階段，到日常開采作業過程，再到后期生態修復等全周期，系統都能不間斷運行，及時捕捉邊坡微小形變。一旦監測數據超出預設安全閾值，會立即發出預警，為礦山管理人員提供充足決策時間，采取有效應對措施，從而為智慧礦山打造出貫穿全周期的安全防護解決方案。

　　一、產品簡介

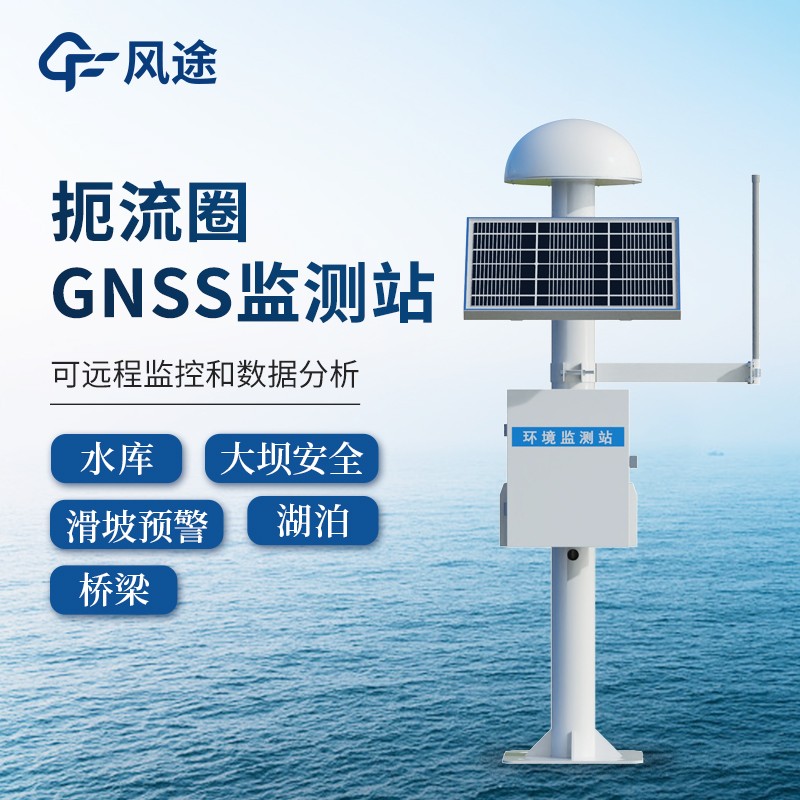

　　GNSS位移站是采用差分RTK技術實現的毫米級位移監測產品，可廣泛應用于大壩安全監測、橋梁健康檢測、滑坡預警等工程領域。該產品具備高精度、高穩定性及實時數據傳輸能力，能夠在各種復雜環境下準確監測目標物的微小位移變化。GNSS位移站操作簡單，安裝便捷，可遠程監控和數據分析，為工程安全提供有力保障。此外，其強大的數據處理能力和兼容性，使得該產品能夠輕松融入各類監測系統，實現數據的共享與融合，為工程安全監測提供全面、高效的解決方案。

　　二、產品參數

　　傳感器參數：

　　1.傳感器供電：DC10V-15V

　　2.傳感器功耗：0.25W

　　3.靜態精度(差分模式)：水平±(2.5mm+1ppm)，垂直±(5mm+1ppm)

　　4.☆天線：扼流圈天線、磁性吸波材料，有效降低多徑效應

　　5.☆通信協議：Modbus-RTU，支持設備端離線解算位移量、位移的垂直與水平方向

　　6.支持RTCM3差分數據

　　7.尺寸：直徑360mm高度163mm

　　8.工作環境：-40°C~+85°C，0%RH~95%RH(無凝露)

　　監測站參數：

　　9.測站供電：30W太陽能板，20AH電池

　　10.測站功耗：傳感器+LORA：0.6W傳感器+LORA+數據上傳：0.96W

　　11.☆支持獨立工作模式下(不依賴云平臺)位移報警、位移量輸出、位移角度輸出

　　12.支持4G、無線網橋、wifi、以太網等數據通訊傳輸

　　13.☆支持測站TCP、HTTP、UDP直傳客戶平臺

　　采集器參數：

　　14.☆支持現場RS485輸出ASCII數據格式

　　15.☆支持現場添加RS485Modbus-RTU環境傳感器

　　16.支持內置式4GFPC天線

　　云平臺參數：

　　17.☆支持平臺轉發支持TCP，HTTP

　　18.☆云平臺支持3D數據查看，直觀查看觀測點的位移方向與變化量

　　三、產品安裝

　　安裝要求：

　　1.無論基準站還是測量站周圍都不能有高大建筑物，如果無法避免也應遠離至少20米以上。

　　2.基準站與測量站之間的間距(基線距離)推薦小于500米，最大不超過2KM，并且盡量選擇同海拔安裝，距離過大會導致精度下降。

　　3.基準站與測量站之間盡量可視，如無法可視也要避免存在高墻、建筑物等遮擋。

　　4.優先保證衛星天線在20米內是最高點。

　　5.安裝底座應牢固，避免因風導致的精度下降。

　　6.具體安裝事宜也可以聯系公司售后視頻指導。

　　注意事項：GNSS位移監測是利用北斗、GPS等定位衛星實現的高精度位移監測技術，其監測精度強烈依賴于基準站和監測站的相對關系及電磁環境，過長的基線距離會嚴重影響監測精度甚至數據無效(如：對于超過2KM甚至10KM的基線距離，由于電磁環境和地形的影響可能的位移精度會降低至10厘米級別，這對位移監測來說是無效的)，因此，為保證測量精度，推薦的基線距離為500米以內。
