GNSS表面位移監測系統—應用地質災害預警：山體滑坡、泥石流易發區監測【FT-WY1】GNSS表面位移監測系統在地質災害預警領域發揮著關鍵作用，尤其適用于山體滑坡、泥石流等地質災害易發區的監測工作。該系統基于全球導航衛星系統(GNSS)技術，通過在目標區域布設多個GNSS監測站點，能夠精確獲取監測點位的空間坐標信息。在山體滑坡、泥石流易發區，系統可對坡體表面進行實時、連續的位移監測，持續追蹤坡體表面各監測點在水平方向和垂直方向上的位置變化。一旦坡體出現異常位移，系統能迅速捕捉到數據變化，并將相關位移信息及時傳輸至監測中心。通過對這些位移數據的分析處理，可提前判斷山體滑坡、泥石流等地質災害的發生風險，為相關部門提供準確的預警信息，以便及時采取疏散人員、搶險救援等應對措施，有效降低地質災害造成的人員傷亡和財產損失。

　　一、產品簡介

　　GNSS位移站是采用差分RTK技術實現的毫米級位移監測產品，可廣泛應用于大壩安全監測、橋梁健康檢測、滑坡預警等工程領域。該產品具備高精度、高穩定性及實時數據傳輸能力，能夠在各種復雜環境下準確監測目標物的微小位移變化。GNSS位移站操作簡單，安裝便捷，可遠程監控和數據分析，為工程安全提供有力保障。此外，其強大的數據處理能力和兼容性，使得該產品能夠輕松融入各類監測系統，實現數據的共享與融合，為工程安全監測提供全面、高效的解決方案。

　　二、產品參數

　　傳感器參數：

　　1.傳感器供電：DC10V-15V

　　2.傳感器功耗：0.25W

　　3.靜態精度(差分模式)：水平±(2.5mm+1ppm)，垂直±(5mm+1ppm)

　　4.☆天線：扼流圈天線、磁性吸波材料，有效降低多徑效應

　　5.☆通信協議：Modbus-RTU，支持設備端離線解算位移量、位移的垂直與水平方向

　　6.支持RTCM3差分數據

　　7.尺寸：直徑360mm高度163mm

　　8.工作環境：-40°C~+85°C，0%RH~95%RH(無凝露)

　　監測站參數：

　　9.測站供電：30W太陽能板，20AH電池

　　10.測站功耗：傳感器+LORA：0.6W傳感器+LORA+數據上傳：0.96W

　　11.☆支持獨立工作模式下(不依賴云平臺)位移報警、位移量輸出、位移角度輸出

　　12.支持4G、無線網橋、wifi、以太網等數據通訊傳輸

　　13.☆支持測站TCP、HTTP、UDP直傳客戶平臺

　　采集器參數：

　　14.☆支持現場RS485輸出ASCII數據格式

　　15.☆支持現場添加RS485Modbus-RTU環境傳感器

　　16.支持內置式4GFPC天線

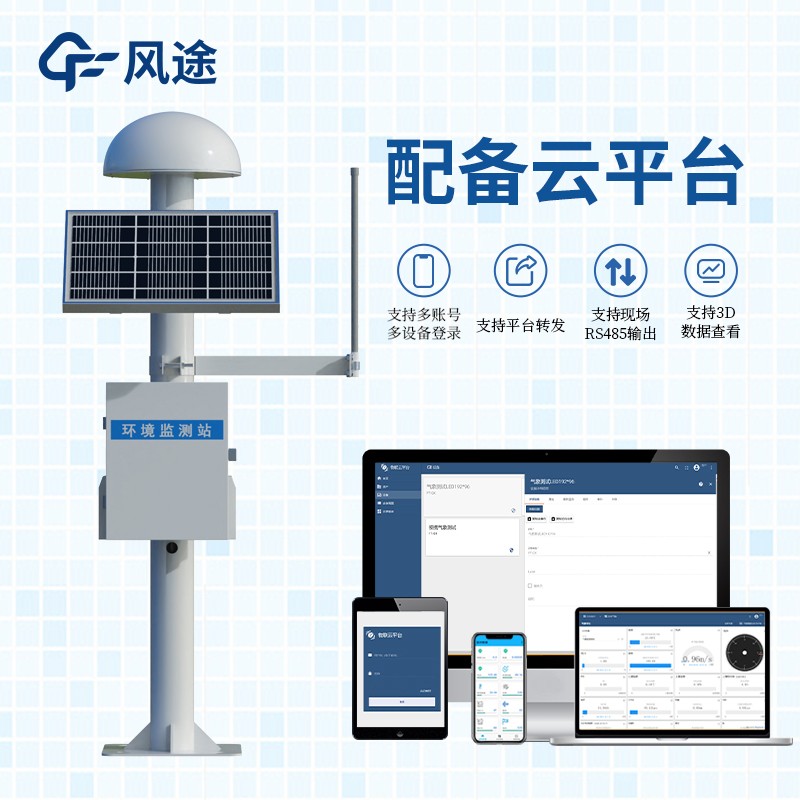

　　云平臺參數：

　　17.☆支持平臺轉發支持TCP，HTTP

　　18.☆云平臺支持3D數據查看，直觀查看觀測點的位移方向與變化量

　　三、產品安裝

　　安裝要求：

　　1.無論基準站還是測量站周圍都不能有高大建筑物，如果無法避免也應遠離至少20米以上。

　　2.基準站與測量站之間的間距(基線距離)推薦小于500米，最大不超過2KM，并且盡量選擇同海拔安裝，距離過大會導致精度下降。

　　3.基準站與測量站之間盡量可視，如無法可視也要避免存在高墻、建筑物等遮擋。

　　4.優先保證衛星天線在20米內是最高點。

　　5.安裝底座應牢固，避免因風導致的精度下降。

　　6.具體安裝事宜也可以聯系公司售后視頻指導。

　　注意事項：GNSS位移監測是利用北斗、GPS等定位衛星實現的高精度位移監測技術，其監測精度強烈依賴于基準站和監測站的相對關系及電磁環境，過長的基線距離會嚴重影響監測精度甚至數據無效(如：對于超過2KM甚至10KM的基線距離，由于電磁環境和地形的影響可能的位移精度會降低至10厘米級別，這對位移監測來說是無效的)，因此，為保證測量精度，推薦的基線距離為500米以內。
